Mokomasis osciloskopas

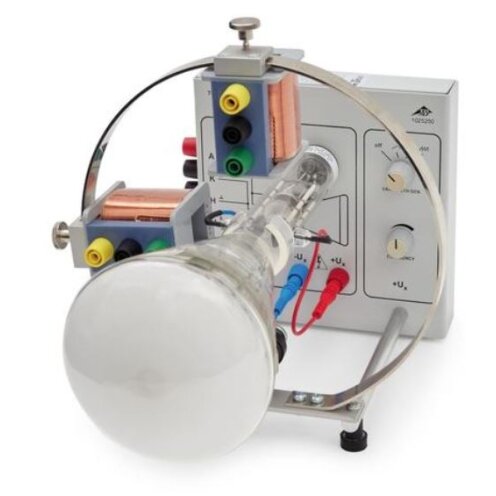

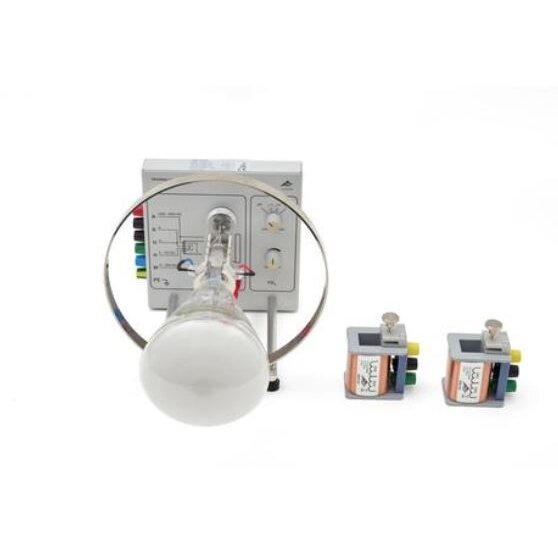

Elektronų vamzdis, sumontuotas ant terminalo pagrindo, skirtas šiuolaikinių katodinių spindulių vamzdžių konstrukcijos ir veikimo tyrimams. Elektronų pluoštą galima nukreipti elektros lauku, kurį sukuria į vamzdį integruotos nukreipimo plokštės, ir magnetiniu lauku, kurį sukuria trys išorinės ritės, sumontuotos ant žiedo. Pluoštą fokusuoti naudojamas Venelto cilindras. Dujų užpildas ir fluorescencinis ekranas leidžia stebėti pluoštą vamzdyje. Nuolat reguliuojamas pjūklo dantų generatorius gali būti naudojamas laiko priklausomiems procesams analizuoti ir vizualizuoti. Prietaisas tiekiamas su lizdu ir spausdintu laidų schema.

Eksperimentų temos:

• Elektronų linijinis sklidimas nulinio lauko erdvėje
• Elektronų pluošto nukreipimas elektros lauke
• Elektronų pluošto nukreipimas magnetiniame lauke
• Magnetinis lęšis
• Fazės poslinkis, magnetinių laukų superpozicija, Lissajous figūros
• Elektrono savitojo krūvio nustatymas
• Elektrono greičio nustatymas

Specifikacijos:
Anodo įtampa: 200 − 350 V DC
Anodo srovė: maks. 1 mA
Gijos įtampa: 6 – 12 V DC
Venelto įtampa: 0 – -50 V DC
Nuokrypio plokštės matmenys: apytikriai 12x20 mm²
Plokščių tarpas: apytikriai 14 mm
Elektrinio nuokrypio jautrumas: 0,2 mm/V
Ekrano skersmuo: apytikriai 100 mm
Vamzdžio ilgis: apytikriai 260 mm
Likutinės dujos: neonas
Dujų slėgis: 10-4 hPa
Svyruojantis dažnis: 10 – 200 Hz, nuolat reguliuojamas
2 defleksijos ritės: po 600 apsisukimų, su centriniu imtuvu

* papildomai reikalingas maitinimo šaltinis.
